PERANGKAT BTS II

Tulisan ini merupakan pelengkap dari artikel sebelumnya tentang perangkat bts. Berikut ini adalah komponen-komponen utama yang terdapat pada BTS :


Rectifier
sebagai penyearah tegangan dari tegangan AC yang berasal dari PLN dikonversikan ke dalam tegangan searah untuk di komsumsi perangkat lainya, rectifier pada site ini menggunakan merk PowerOne, terdapat 6 buah modul, yang tiap2 modulnya mensuplai 30 Ampere, karena minimal pemakaian perangkat adalah 45 Ampere, maka, paling tidak modul yang berfungsi sejumlah 3 buah modul (60 A)



Perangkat GSM 900
Menggunakan merk nokia, beroperasi pada frekuensi 900 GHz terdapat 6 modul utama
a. PWSB : Power suplai independen perangkat GSM/BTS
b. BB2F : BaseBand/pengatur slot trafik pada bts
c. WCGA : Combiner antara transmiter ke DVJA
d. TSGB : TRX unit,menentukan kanal frekuensi
e. DVJA : Duplexer/output semua sektor, sebagai pemisah antara transmiter dengan receiver
f. M2LA : Sebagai combiner receiver ke DVJA
g. BOIA : Prosesor BTS (bentuk sama dengan BB2F,namun memiliki port penghubung untuk maintenance)



Sector
Pada tiap site diharapkan untuk dapat mengcover jangkauan GSM sebesar 360®, untuk dapat melakukanya, diperlukan pembagian sudut jangkauan, untuk itu diperlukan sector. Sector sendiri dibagi 2 bagian, A dan B, A sebagain Rx dan B sebagai Tx.
Pada Site ketileng digunakan sector merk trias X, terdapat 3 pasang sector



Radio transmisi
Menggunakan Microwave untuk melakukan transmisi dari site ke site berikutnya atau ke BSC. Menggunakan perangkat merk alcatel dengan spec sebagai berikut:
a. Tx freq : 14,6415 Ghz
b. Rx freq : 15,131 Ghz
c. Capacity : 16 x 2 Mbps (E1=2 Mbps shg Capacity = 16 E1)
d. Type : 9415 AWY
e. Polarisasi : Vertikal
f. 1 + 1 : terdapat 1 main dan 1 standby (backup)

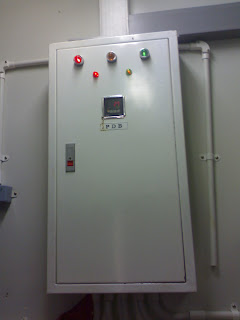

PDB (Power Distribution Board)
Berupa kotak berisi MCB / saklar-saklar power tiap-tiap perangkat



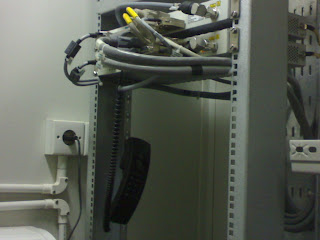

DDF
Sebagai perangkat pendistribusian frame dari perangkat microwave. Pada PSTN disebut DP (Distribution Point). Terdapat 3 bagian umum, yaitu Rx, Tx yang masing-masing memiliki 16 slot (sesuai capacity pada Microwave)



Temperature manager
Karena tiap perangkat didalam shelter memiliki ambang batas atas dan bawah suhu operasi, yaitu 22®C untuk batas bawah, dan 35®C untuk batas atasnya, maka diperlukan perangkat untuk mengatur temperatur tersebut agar perangkat dalam shelter terhindar dari kerusakan. Temperatur manager ini terdiri dari:
a. Air conditioner
b. Exhaust Controller
